库与图像管理

本页介绍 OV20i 的 Library 系统，用于将相机 SD 卡中的所有捕获图像进行存储和管理，以用于模型训练和分析。

库页面

Library 是什么？​

Library 包含存储在相机 SD 卡上的所有图像。这些图像用于模型训练，涵盖成功与失败的实例，并提供让相机学习识别和区分各种对象、场景和环境的手段。通过让相机暴露于大量图像，它可以更准确、高效地识别和分类对象。

图像元数据与上下文​

Library 中的每张图像都保留其相关元数据（捕获图像的日期和时间、在捕获时使用的相机设置，以及拍摄地点的 GPS 坐标）。这些元数据提供有价值的信息，可用于理解图像的上下文，并有助于提升相机的识别能力。

可用元数据：

  • Date and time - 捕获图像的日期和时间
  • Camera settings - 捕获时使用的配置
  • GPS coordinates - 拍摄地点的 GPS 坐标
  • Inspection results - 通过/不通过 的结果
  • Labels - 分类数据

图像详情与元数据

查看图像详情​

在页面右侧向下滚动，即可查看图像的元数据和结果。您还可以 Download、Download (with labels)、Copy Link，或添加/编辑 Capture Notes。

备注

如果某图像被用作 Recipe（配方）的训练集的一部分，缩略图的右下角将显示一个紫色图标。

用于训练的图像图标

搜索与筛选选项​

使用页面顶部的搜索和筛选选项按以下条件筛选图像：

筛选类别：

  • Capture # - 特定捕获序列编号
  • Trigger ID - 触发事件标识符
  • Date and time range (Captured Between) - 按时间筛选
  • Notes - 捕获备注
  • Recipe - 来自特定配方的图像
  • Result (Pass/Fail) - 结果筛选
  • Inspection Type - 分类或分割结果
  • Inspection Region - 具体 ROI 区域
提示

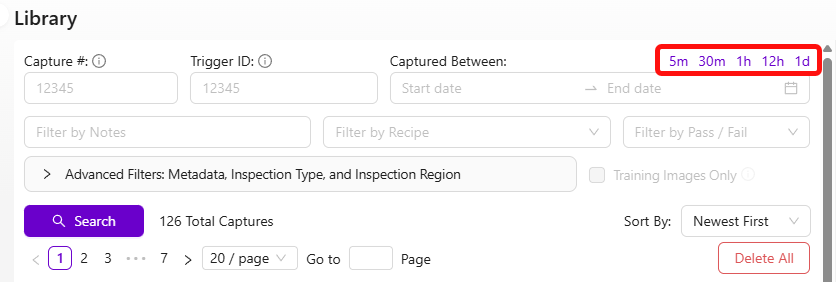

使用预设可快速筛选前 5 分钟、30 分钟、1 小时、12 小时或 1 天内捕获的图像。

库筛选预设

搜索过程：

  1. 选择所需的筛选条件
  2. 如有需要，设置日期/时间范围
  3. 点击 Search 查看匹配的图像
  4. 使用 Sort By 选项更改显示顺序（默认最新在前）

此功能可帮助您轻松识别检测过程中可能发生的任何问题，并整体上简化流程。

库筛选菜单

页面导航​

使用导航工具选择要查看的页面、每页显示的缩略图数量，或在 Go to 字段中输入页码并按回车。

导航选项：

  • Page selection controls
  • Thumbnails per page setting
  • Direct page number entry
  • Go to specific page functionality

批量操作：下载、删除和添加到 Trainset​

在对所有图像进行筛选后，您将看到屏幕上的缩略图。每张图像都按所拍图像所对应的预测结果进行标注。这将帮助您快速识别与项目相关的图像。

选择与管理：

  • Bulk Selection: 使用批量选择功能一次选取多张图像
  • Quick Identification: 具有预测结果标签的图像，便于快速相关性评估
  • Efficient Workflow: 通过一次性选取多张图像来节省时间

可用操作：

  1. Add to Trainset: 将所选图像添加到活动配方的 trainset，用于模型重新训练
  2. Download: 单张或批量下载图像
  3. Download With Labels: 导出带有分类/注释数据的图像
  4. Delete: 从库中移除不需要的图像

批量操作按钮

好处： 在识别出相关图像后，您可以使用批量选择功能一次选取多张图像。这将节省逐一选取每张图像的时间和精力。选定图像后，您可以将它们添加到活动配方的 trainset。这在机器学习中尤为有用，因为通过使用新数据重新训练模型，可以提高模型的准确性。除了将图像添加到 trainset 外，您还可以通过点击下载按钮进行批量下载。如果您需要将图像用于其他目的，例如制作演示文稿或报告，这也会节省您的时间。

总体而言，具备可视化批量查看与选择图像的能力是一项强大功能，能够显著提升您的工作流程并提高模型的准确性。
